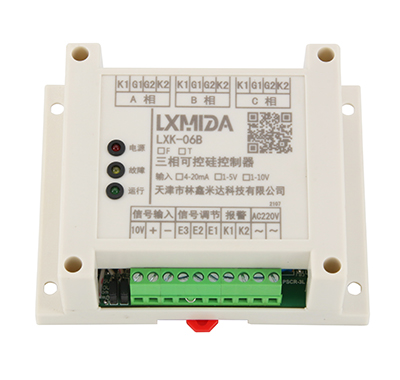

三相可控硅触发器LXK-06B说明书

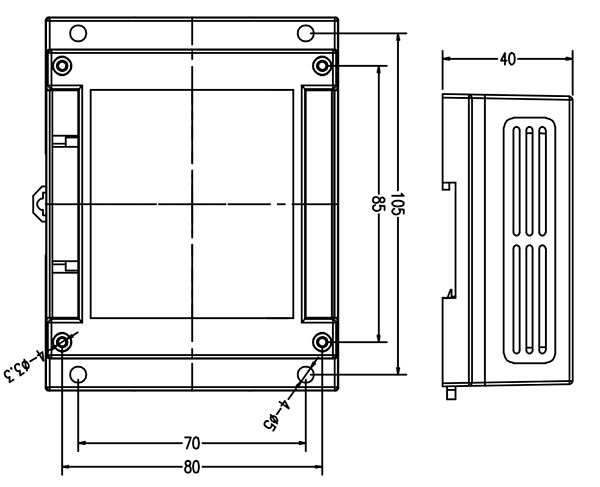

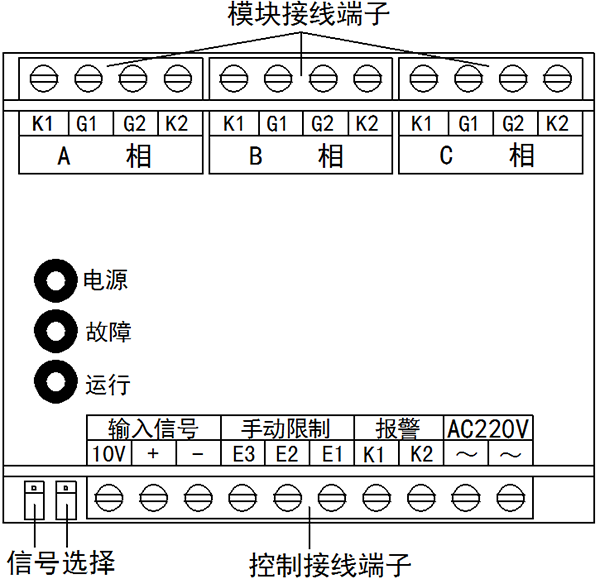

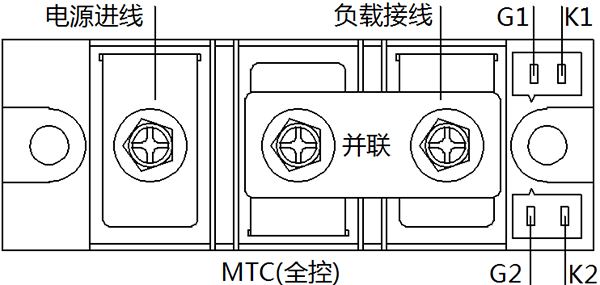

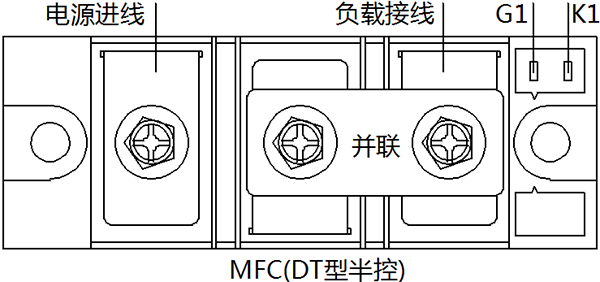

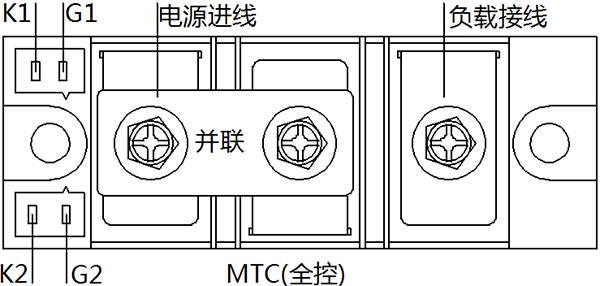

三、接线和信号选择

1.1.  此接线方法为常用控制方式（出厂默认）。
1.2.  信号输入“+“接正极，“-”接负极，兼容信号源： 4-20mA，0-10V，2-10V，0-5V，1-5V。
1.3.  信号调节E2和E3须短路连接。
1.4.  报警为继电器3A（阻性）常开触点，故障发生时继电器触点接通。
1.5.  AC220V为控制器电源，电源电压AC100-240V。
1.6.  信号选择要跳线到对应信号源位置（出厂默认4-20mA）。
1.7.  一个电流信号源（开路24V）可控制3台，控制更多台请咨询。
1.8.  此接线方法“10V”和“E1”端子不用接线。
2. 模块量电流（或电压）控制+手动限制

2.1.  此接线方法为手动限制输出功率大小控制方式。
2.2.  信号输入“+“接正极，“-”接负极，兼容信号源： 4-20mA，0-10V，2-10V，0-5V，1-5V。
2.3.  信号调节E1、E2和E3接2W-10KΩ电位器三个引脚，通过调节电位器旋纽来限制输出功率。
2.4.  报警为继电器3A（阻性）常开触点，故障发生时继电器触点接通。
2.5.  AC220V为控制器电源，电源电压AC100-240V。
2.6.  信号选择要跳线到对应信号源位置（出厂默认4-20mA）。
2.7.  一个电流信号源（开路24V）可控制3台，控制更多台请咨询。
2.8.  此接方法“10V”端子不用接线。
3.手动电位器控制

3.1.  此接线方法为手动控制输出功率大小方式。
3.2.  信号输入“10V” 端子、 “+”端子和负 “-”端子接入2W-10KΩ电位器三个引脚，调节电位器旋控制输出功率。
3.3.  信号调节E2和E3须短路连接。
3.4.  报警为继电器3A（阻性）常开触点，故障发生时继电器触点接通。
3.5.  AC220V为控制器电源，电源电压AC100-240V。
3.6.  信号输入电位器规格：2W-10KΩ。
3.7.  信号选择需要跳线到0-10V位置。
2.8.  此接线方法“E1”端子不用接线。
4.自动模拟量电流（或电压）控制+手动电位器控制

4.1.  此接线方法为自动控制和手动控制输出功率大小两种方式自由转换。
4.2.  信号输入“+“接正极，“-”接负极，信号有： 4-20mA，0-10V，2-10V，0-5V，1-5V。
4.3.  信号调节10V” 端子和 E1端子分别接入2W-10KΩ电位器左右引脚，E2端子通过手动（或自动）开关接通电位器中间脚为手动控制调节模式，接通E2和E3为自动控制模式。
4.4.  报警为继电器3A（阻性）常开触点，故障发生时继电器触点接通。
4.5.  AC220V为控制器电源，电源电压AC100-240V。
4.6.  信号选择要跳线到对应信号源位置（出厂默认4-20mA）。
5.装机测试（或检修试机）
