LXT4-3B70K-150K
产品简介
◆多信号兼容输入 ◆32位进口控制器◆多种输出◆智能烧不坏技术
产品介绍
LXT4-3B使用说明
一、型号说明
二、产品性能和特点
◆多信号兼容输入
◆32位进口控制器运算，精度高抗干扰超强
◆集成移相、恒压、恒流、定周波、变周波控制满足不同要求
◆采用进口元器件实现阻性负载和感性负载控制
◆采用脉冲变压器可靠触发，输出0-380V无死区，适用阻性和感性负载
◆可控制三相三线、三相四线制
◆集成缺相、过热、电流失衡、负载断线、过流保护

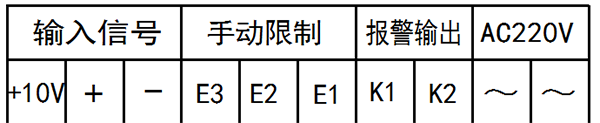

三、产品控制端接线
◆输入信号
+10V： +10V电压输出，用于外接电位器供电，输出能力为0.5W
+ ： 模拟量输入正极
- ： 模拟量输入负极（信号地）
◆手动限制
E3和E2出厂时默认连接；E3、E2和E1可接2W 10KΩ电位器进行输出限制
◆报警输出
故障继电器输出，继电器常开输出能力3A 250VAC/28VDC(阻性)
◆AC220V
控制器电源AC220V或AC100-250V
◆控制信号选择
注：1.自动和手动共用模式按自动模式选信号
2.出厂默认信号为4-20mA（订制除外）
◆接线方式
1.模拟量电流（或电压）控制
2.模块量电流（或电压）控制+手动限制
3.手动电位器控制
4.自动模拟量电流（或电压）控制+手动电位器控制
5.装机测试（或检修试机）

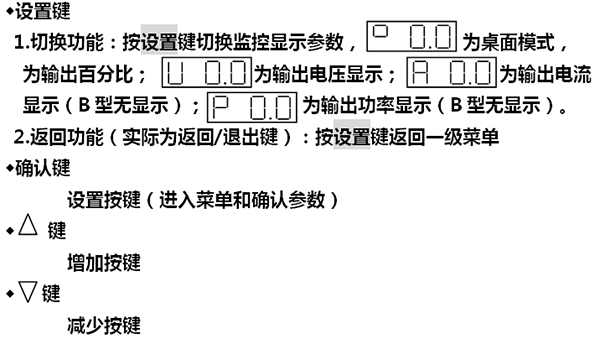

五、控制参数设置
注：第②界面不输入8，进入参数查看功能
| 参数 | 内容 | 默认 |
| C=00 |
控制模式：0-开环移相，1-恒压，2-恒流，3-恒功率，4-定周波， 5-变周波 |
1 |
| C=01 | 缓启时间：0-120秒 | 2 |
| C=03 |
周波周期：定周波范围25-300 20ms*25-20ms *300 (0.5s-6s)适用感性负载 变周波范围30/40 30为10级分辨率，40为20级分辨率适用阻性负载 |
30 |
| C=04 | 给定最小限制值：0-50% | 0 |
| C=05 | 给定最大限制值：55-100% | 100 |
| C=09 | 启动延时：0-500周期数(0-10秒500*20ms=10秒) | 5 |
| C=10 | 负载断线阀值：5-100%(断线电流＝SP%*le*20%)，越大越灵敏，0为关闭 | 0 |
| C=11 | 过流保护阀值：110-200%(过流值＝过流阀值*负载电流)例：130%*100A=130A | |
| C=12 | 电流不平衡保护：10-100%(相最大电流-平均电流) /平均电流，越小越灵敏，100为关闭 | 100 |
| C=15 | P比例系数1-100 | 35 |
| C=16 | I积分系数1-30 | 3 |
| C=17 | D微分系数0-10 | 0 |
| C=18 | 负载电压：根据负载实际电压设置，使负载匹配性提高 | |
| C=19 | 负载电流：根据负载实际电流设置，使负载匹配性提高 | |
| C=20 | 模拟通道校准系数：50-150% | 100 |
| C=21 | 输出电压校准系数：50-150% | 100 |
| C=22 | 输出电流校准系数：50-150% | 100 |
| C=23 | 恢复出厂值：输入4，断电重启恢复出厂参数 | 5 |
| C=24 | 工厂模式：0-999出厂已设置 | 0 |
| C=25 | 机器额定电压：10-1000，出厂已设置 | -- |
| C=26 | 机器额定电流：10-1000，出厂已设置 | -- |
| C=27 | 软件版本 | -- |
| C02,06,07,08,13,14为无意义 | ||

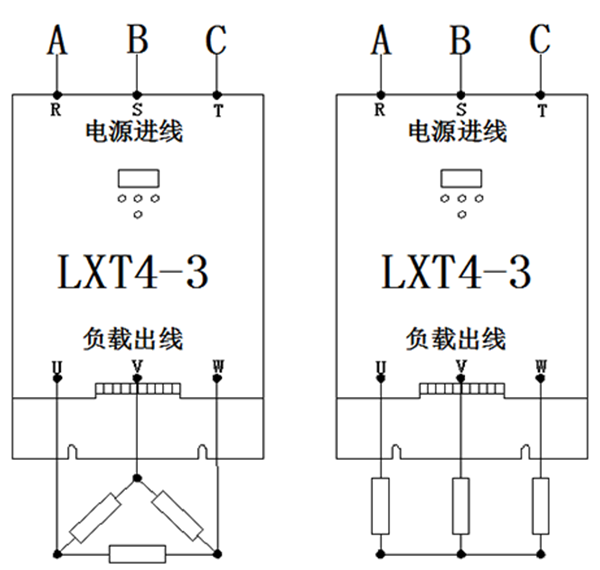

六、负载接线示意图
七、指示灯说明
◆电源灯-负载输入电源指示灯
◆故障灯-产品发生故障，无法正常使用，故障原因见代码
八、故障说明
| 故障代码 | 故障原因 | 故障排查 |
| E001 | 缺相保护 | 电网缺相、快速熔断器保护、接线不良 |
| E002 | 过热保护 | 风机损坏、散热器积灰尘、环境温度过高 |
| E003 | 过流保护 | 负载短路、接地、老化 |
| E004 | 负载断线 | 负载断开、阻值变大、负载虚接 |
| E005 | 电流不平衡 | 负载断开、负载老化阻值变大、负载虚接 |
九、技术参数
◆产品使用环境：温度-10℃～55℃不结冰，湿度10%-90%RH
◆绝缘耐压：相间2500VAC/分钟,其它2000VAC/分钟
◆负载：本产品标示负载为阻性，感性负载选取＝额定功率×30%
◆输入信号：4-20mA,0-10V,0-5V和手动2W10K电位器
◆输出电压:0-220VAC,0-380VAC
◆工作模式:三相三线
◆安装方式：壁挂式螺栓安装
◆重量：110K约14KG
150K约17KG

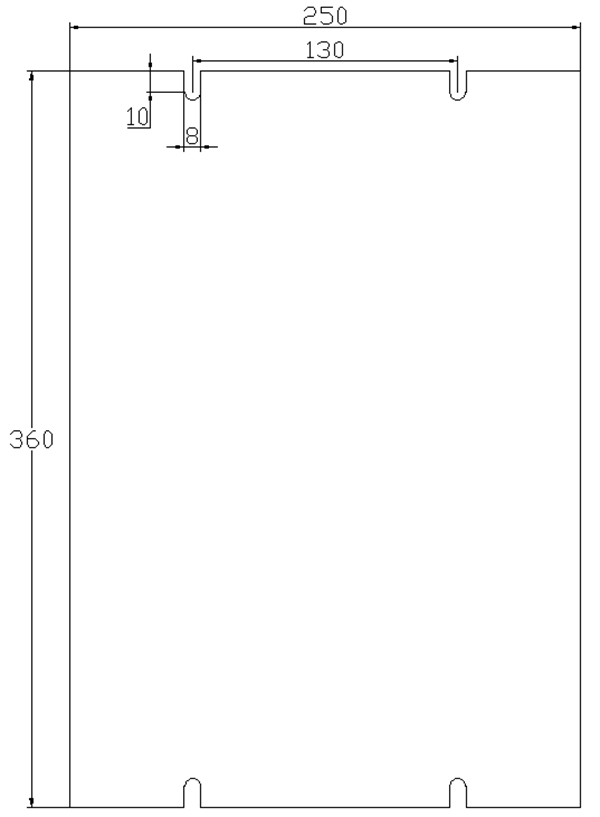

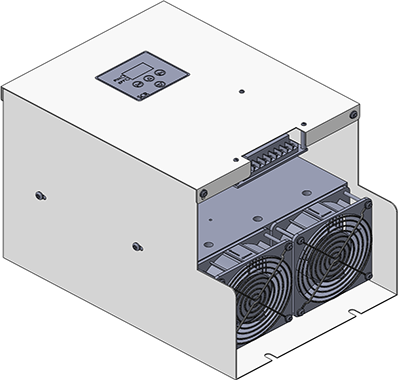

十、产品外形尺寸图
十一、选型和使用注意事项
◆型号中38和22不是表示负载星形接线220V和三角接线380V,而是三相主电源电压。
◆当主电源为三相220V（线电压）,需要降规格使用，按50%使用最佳，并在订货时说明。
◆选型时不用区分星形和三角接线，直接按功率选择即可。
◆一个电流信号源最多可（串联）控制3台产品，5V电压信号源最多可（并联）控制10台产品。
◆本产品没有内置熔断器，如需配置，可外置，规格大小按负载实际最大电流的1.5-2倍。
◆本产品采用垂直安装，必须保证控制柜内空气对流良好，一般在控制柜的顶部安装排风扇。
◆在灰尘比较大的场所，需要定期给散热风机和散热器除尘。
◆检查故障和排除故障必须在停电的情况下进行。
◆不能用在有导电尘埃的环境中使用本产品。
◆不要用螺丝刀等尖锐物操作面板按键。
◆本产品在使用中会产生高温，不要用手直接触摸产品侧面和散热器。
