LT4-4C使用说明

一、型号说明

LT4 - 3 C / 50 - 38 10K
① ② ③ ④ ⑤ ⑥

①LT4:设计代号
②3:三相三线, 4:三相四线(接地)
③C:无数显型
④50:产品规格
⑤38:380V主电源电压(可省略), 22:220V主电源电压
⑥10K:负载功率KW(实际可使用功率)

二、产品控制端接线

◆输入信号
+10V： +10V电压输出，用于外接电位器供电，输出能力为0.5W
+ ：模拟量输入正极
- ：模拟量输入负极（信号地）
◆手动限制
E3和E2出厂时默认连接；E3、E2和E1可接2W 10KΩ电位器进行输出限制
◆报警输出
故障继电器输出，继电器常开输出能力3A 250VAC/28VDC(阻性)
◆AC220V
控制器电源AC100-250V

◆控制信号选择

注：1.自动和手动共用模式按自动模式选信号
2.出厂时默认信号为4-20mA（订定除外）

◆接线方式

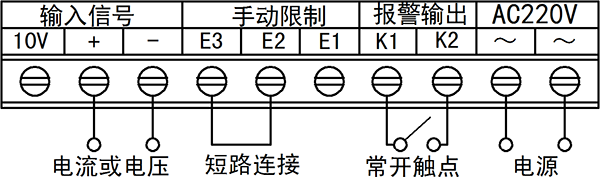

1.模拟量电流（或电压）控制

2.模块量电流（或电压）控制+手动限制

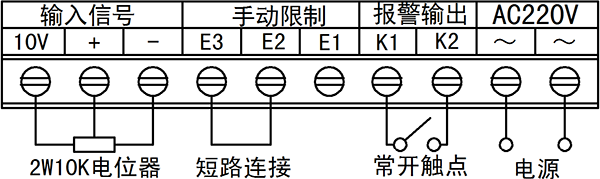

3.手动电位器控制

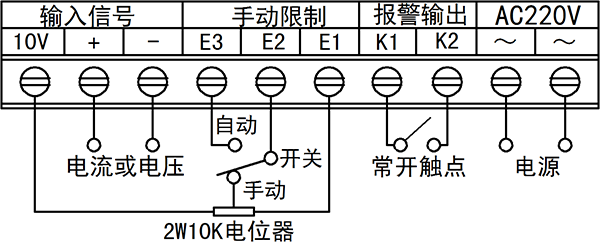

4.自动模拟量电流（或电压）控制+手动电位器控制

5.装机测试（或检修试机）

三、负载接线示意图

四、指示灯说明
◆电源灯-控制板通电AC220V灯亮
◆故障灯-产品发生故障，无法正常使用，故障原因见代码
◆运行灯-产品正常工作指示，负载输出越高闪烁越快

五、常见故障说明

故障原因	故障排查
缺相保护	电网缺相、快速熔断器保护、接线不良
过热保护	风机损坏、散热器积灰尘、环境温度过高
负载断线	负载断开、阻值变大、负载虚接

注： 故障处理后自动恢复工作，如不能自动恢复工作故障没有完全解除

六、技术参数
◆产品使用环境：温度-10℃～55℃不结冰，湿度10%-90%RH
◆绝缘耐压：相间2500VAC/分钟,其它2000VAC/分钟
◆输入信号：4-20mA,0-10V,0-5V和手动2W10K电位器
◆主输入电压：三相AC220V(AC180-250V),三相AC380V(AC330-450V)
◆主输入电压频率：35-80Hz
◆产品辅助电压：AC200-240V
◆输出限制：手动电位器2W-10KΩ
◆负载类型：本产品标示负载为阻性100%，感性（变压器）负载选取50%
◆工作模式:三相三线,三相四线
◆安装方式：壁挂式螺栓安装
◆重量：约2.5KG

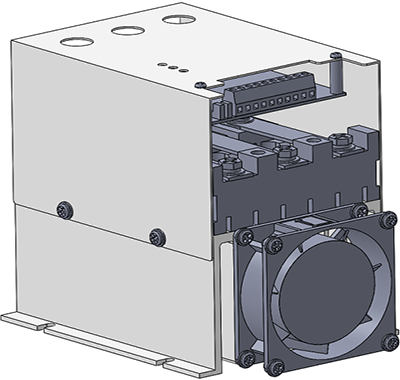

七、产品外形尺寸图

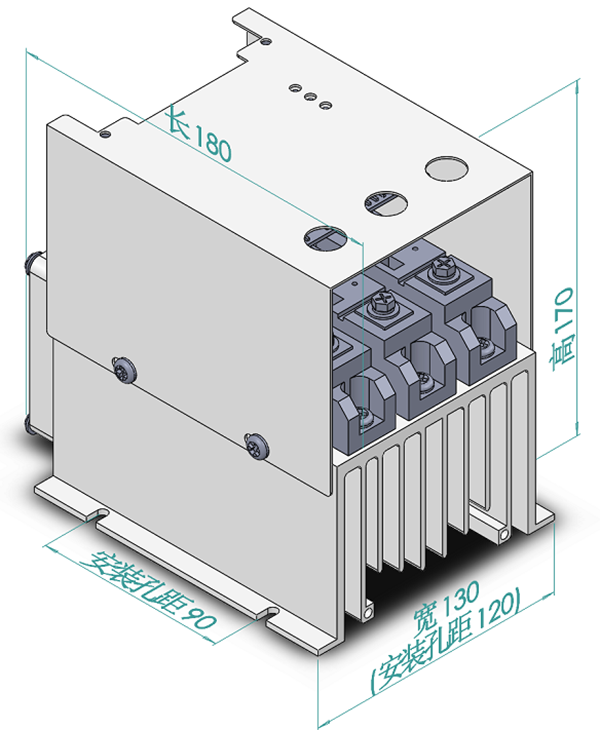

LT4-50C 10-12K

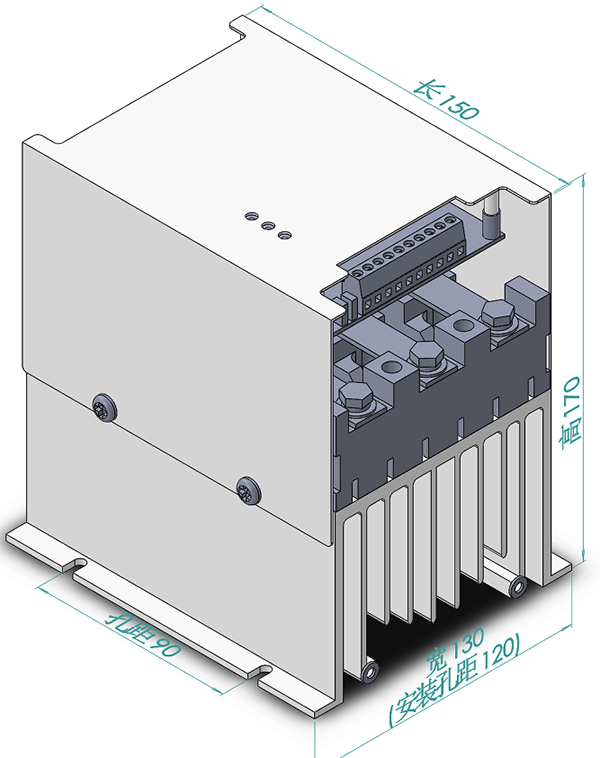

LT4-50C 15-25K

八、选型和使用注意事项
◆型号中38和22不是表示负载星形接线220V和三角接线380V,而是三相主电源电压。
◆当主电源为三相220V（线电压）,需要降规格使用，按50%使用最佳，并在订货时说明。
◆选型时不用区分星形和三角接线，直接按功率选择即可。
◆一个电流信号源最多可（串联）控制3台产品，5V电压信号源最多可（并联）控制10台产品。
◆本产品没有内置熔断器，如需配置，可外置，规格大小按负载实际最大电流的1.5-2倍。
◆本产品采用垂直安装，必须保证控制柜内空气对流良好，一般在控制柜的顶部安装排风扇。
◆在灰尘比较大的场所，需要定期给散热风机和散热器除尘。
◆检查故障和排除故障必须在停电的情况下进行。
◆不能用在有导电尘埃的环境中使用本产品。
◆不要用螺丝刀等尖锐物操作面板按键。
◆本产品在使用中会产生高温，不要用手直接触摸产品侧面和散热器。
