LT4-4A使用说明

一、功能概述

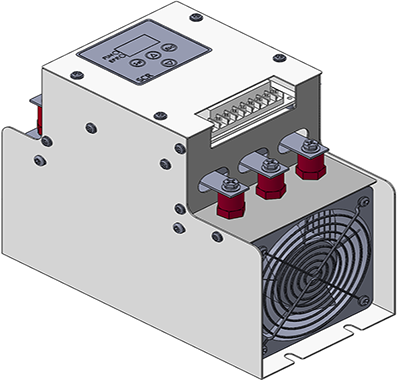

       LT4系列SCR电力调整器是我公司生产的具有高度数字化的功率控制设备，集移相调压型和变周期过零调功型两种触发方式于一体，通过设置可在两种触发方式之间任意转换。
       本系列调整器带有数码显示模块，能够实时显示输入信号、负载电压、输出功率以及相电流等运行参数，也可显示报警代码。
       本产品可自定义缓启动时间、缓关断时间、电流限制、过流保护、电压限制，过压保护等功能，和开环调压、闭环恒流、闭环恒压调节方式。
       与智能PID控制仪表或PLC连接，实现温度的自动控制，适用于电阻性负载、电感性负载、变压器一次侧等，主要应用如下： 以镍铬、铁铬铝、远红外发热元件及硅钼棒、硅碳棒等为加热元件的温度控制。

二、型号说明

LT4  -  4    A  / 200 - 38    60K

 ①      ②   ③     ④     ⑤      ⑥

①LT4：设计序号
②3：三相三线； 4：三相三线/四线
③A：多功能型； B：基本型
④200：产品规格
⑤38：负载AC380V(可省略)；22：负载三相220V
⑥60：负载功率(KW)
三、产品性能和技术参数
1. 产品使用环境：温度-10℃～40℃（超40℃需降额使用），湿度10%-90%RH
2. 绝缘耐压：相间2500VAC/分钟,其它2000VAC/分钟
3. 控制输入信号：4-20mA，0-10V，2-10V，0-5V，1-5V，2W10K电位器
4. 控制类型：开环移相，恒压移相（默认），恒流移相，恒功率，定周波，变周波
5. 产品辅助电压：AC200-240V(开关电源款AC100-260V)
6. 主输入电压：三相AC220V(AC180-250V),三相AC380V(AC330-450V)
7. 主输入电压频率：35-80Hz
8. 负载功率：45KW-70KW
9. 适用负载：阻性加热，感性加热，变压负载
10. 负载能力：阻性为标示负载100%，感性（变压器）为标示负载50%

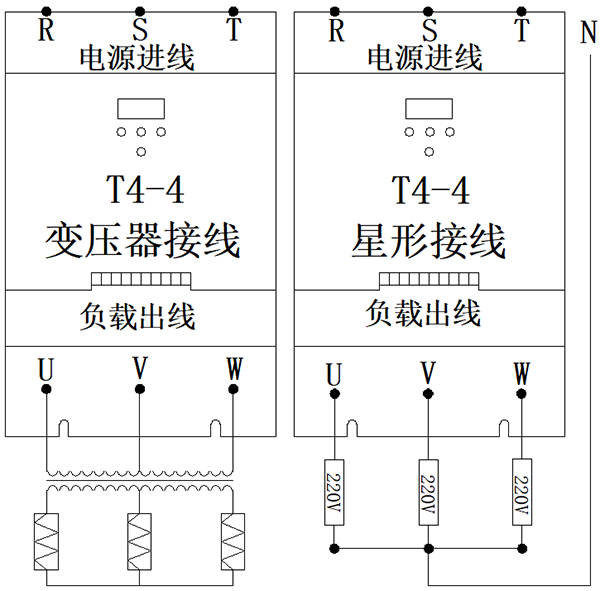

11. 负载类型：三相三线，三相四线
12. 输出限制：手动电位器2W-10KΩ或自动（需要设置，见参数八恒流模式）
13. 输出电压：设置C=18参数（常规使用无需调整，出厂默认38为AC380V，22为AC220V）
14. 输出电流：A型必须调整C=19参数，启动过流保护和三相不平衡保护
15. 过电流保护：A型设置C=10,11参数，B型无此功能
16. 负载断线阀值:0为关闭此功能，加热管损坏一相，另二相可以正常工作；B 型无保护功能
17. 温度保护：产品温度超过85度，启动保护
18. 控制信号显示：0-100%百分比显示（也是输出百分比显示）
19. 输出电流显示：每相电流实值（按“Esc”或“返回”键三次，分别对应A，B，C三相）
20. 输出功率显示：负载功率实值
21. 输出电压显示：负载输出线电压实值

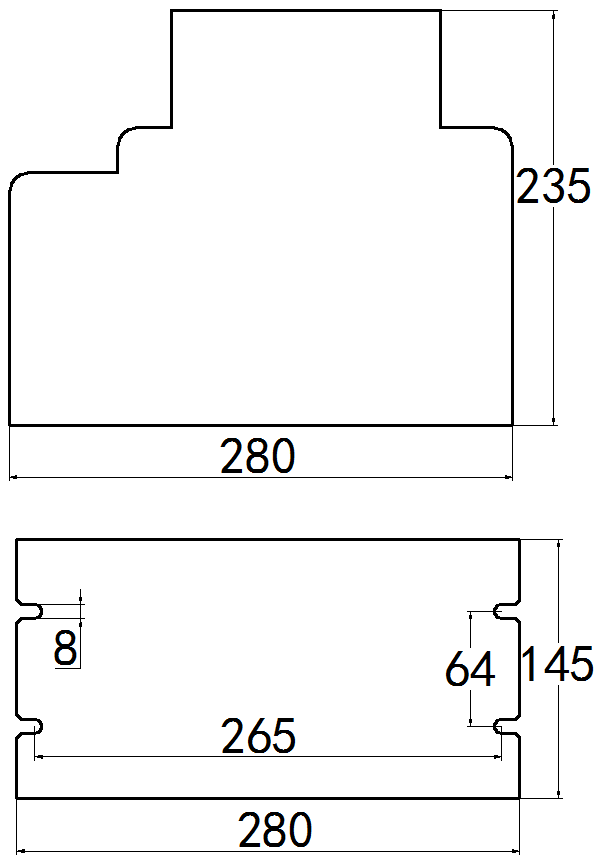

22. 安装方式：壁挂式螺栓安装
23. 重量：约8KG

四、控制端接线和信号选择
◆控制信号选择

1.模拟量电流（或电压）控制

1.1.  此接线方法为常用控制方式（出厂默认）。
1.2.  输入信号“+”接正极，“-”接负极，信号有： 4-20mA，0-10V，2-10V，0-5V，1-5V。
1.3.  手动限制“E2”和“E3”须短路连接（出厂默认）。
1.4.  报警输出为继电器3A（阻性）常开触点，故障发生时继电器触点接通。
1.5.  AC220V为PCB控制器电源，电源电压AC100-240V。
1.6.  信号选择要跳线到对应信号源位置（出厂默认4-20mA）。
1.7.  此接线方法“10V”和“E1”端子不用接线。
1.8.  此控制接线方式也适用产品自定义设置，设置方法参考“六、参数设置”。
1.9.  一个电流信号源（开路24V）可控制3台，控制更多台请咨询。

2.模块量电流（或电压）控制+手动限制

2.1.  此接线方法为手动限制输出功率大小控制方式。
2.2.  输入信号“+”接正极，“-”接负极，信号有： 4-20mA，0-10V，2-10V，0-5V，1-5V。
2.3.  手动限制“E1”、“E2”和“E3”接2W-10KΩ电位器三个引脚，通过调节电位器旋纽来限制产品的输出功率大小。
2.4.  报警输出为继电器3A（阻性）常开触点，故障发生时继电器触点接通。
2.5.  AC220V为PCB控制器电源，电源电压AC100-240V。
2.6.  信号选择要跳线到对应信号源位置（出厂默认4-20mA）。
2.7.  此接线方法“10V”端子不用接线。
2.8.  此款产品可以通过控制键盘设置输出功率大小，设置方式参考“六、参数设置”。
2.9.  一个电流信号源（开路DC24V）可控制3台，控制更多台请咨询。
3.手动电位器控制

3.1.  此接线方法为手动控制输出功率大小方式。
3.2.  输入信号电位器规格：2W-10KΩ。
3.3.  手动限制“E2”和“E3”须短路连接（出厂默认）。
3.4.  报警输出为继电器3A（阻性）常开触点，故障发生时继电器触点接通。
3.5.  AC220V为PCB控制器电源，电源电压AC100-240V。
3.6.  信号选择需要跳线到0-10V位置。
3.7.  输入信号“10V” 端子、 “+”端子和负 “-”端子分别接入2W-10KΩ电位器三个引脚，通过调节电位器旋纽来控制产品的输出功率大小。
3.8.  此接线方法“E1”端子不用接线。
3.9.  此控制接线方式不适用产品自定义设置。

4.自动模拟量电流（或电压）控制+手动电位器控制

4.1.  此接线方法为自动控制和手动控制输出功率大小两种方式自由转换。
4.2.  输入信号“+”接正极，“-”接负极，信号有： 4-20mA，0-10V，2-10V，0-5V，1-5V。
4.3.  输入信号“10V” 端子和 “E1”端子分别接入2W-10KΩ电位器左右引脚，“E2”端子通过手动（或自动）开关接通电位器中间脚为手动控制调节模式，接通“E2”和“E3”为自动控制模式。
4.4.  报警输出为继电器3A（阻性）常开触点，故障发生时继电器触点接通。
4.5.  AC220V为PCB控制器电源，电源电压AC100-240V。
4.6.  信号选择要跳线到对应信号源位置（出厂默认4-20mA）。
4.7.  此控制接线方式适用产品自定义设置。
5.装机测试（或检修试机）

5.1.  此接线方法为装机测试或检修时使用。
3.2.  手动限制“E2”和“E3”须短路连接（出厂默认）。
5.3.  输入信号“10V” 端子和 “+”端子用引导线直通，表显100%；断开引线，表显为零。
5.4.  信号选择不需要跳线，任意状态都可以。
五、数显和按键功能
1. 显示示意
1.1.  桌面模式，产品运行时，显示的数字为控制信号百分比，也是负载输出功率百分比；
  1.2.  为输出相电压显示，单位为V；
  1.3.  三次分别为A、B、C相输出电流显示，单位为A；
  1.4.  为负载输出功率显示，单位为KW。
 2.   “返回” 或 “Esc” 键
  2.1.  切换功能：设备运行时，按此键切换查看各项运行参数，显示内容见第1项；
  2.2.  返回功能：产品设置参数时，按此键返回上一级菜单。
  3.3.  恢复功能：发生报警，排除故障后，按此键恢复正常工作。
3.   “设置” 或 “Set” 键
  3.1.  设置功能：按此键进入设置菜单。
  3.2.  保存功能：设置完参数，按此键保存设置。
4.    “▲”  键
  4.1.  增加功能：每按此键1次，数字增加1。
  4.2.  翻页功能：每按此键1次，设置向上翻页。
5.   “▼” 键
  5.1.  减少功能：每按此键1次，数字减少1。
  5.2.  翻页功能：每按此键1次，设置向下翻页。

六、控制参数设置

注：第②界面不输入8，进入参数查看功能
