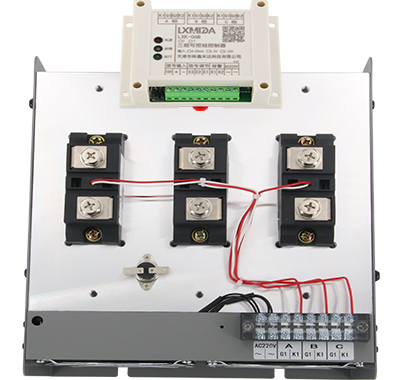

LT6-4使用说明

一、功能概述
       LT6系列SCR电力调整器是我公司生产的简易化经济型功率控制设备，集移相调压型和变周期过零调功型两种触发方式于一体，通过设置可在两种触发方式之间任意转换。
       本系列调整器具有10KW到300KW多种负载功率规格，可使用阻性，感性负载，使用简单。
       本产品有电位器，4-20mA，0-5V，0-10V等多种信号控制方式。
       与智能PID控制仪表或PLC连接，实现温度的自动控制，适用于电阻性负载、电感性负载、变压器一次侧等，主要应用如下： 以镍铬、铁铬铝、远红外发热元件及硅钼棒、硅碳棒等为加热元件的温度控制。

二、型号说明

LT6  -  4   / 38    240K
 ①      ②    ③       ④
①LT6:设计代号
②3:三相三线, 4:三相三线/四线(感性)
③38:380V三相进线电压(可省略), 22:220V三相进线电压
④240K:实际可使用功率(KW),可选10K-320K

三、产品性能和技术参数
◆产品使用环境：温度-10℃～40℃（超40℃需降额使用），湿度10%-90%RH
◆绝缘耐压：相间2500VAC/分钟,其它2000VAC/分钟
◆控制输入信号：4-20mA,0-10V,0-5V，2W10K电位器
◆负载：本产品标示负载为阻性100%，感性负载选取50%
◆适用负载：阻性加热，感性，变压器
◆工作类型：三相三线，三相四线（感性）
◆温度保护：产品温度超过85度，启动保护
◆安装方式：壁挂式螺栓安装
◆重量：实际配置为准

四、产品控制端接线

◆输入信号
  10V： +10V电压输出，用于外接电位器供电，输出能力为0.5W
  +    ： 模拟量输入正极
  -     ： 模拟量输入负极（信号地）
◆手动限制
  E3和E2出厂时默认连接；E3、E2和E1可接2W 10KΩ电位器进行输出限制
◆报警输出
  故障继电器输出，继电器常开输出能力3A 250VAC/28VDC(阻性)
◆AC220V
  控制器电源AC220V
◆控制信号选择
 控制器电源AC100-250V

◆控制信号选择

注：1.自动和手动共用模式按自动模式选信号
       2.出厂时默认信号为4-20mA（订定除外）

◆接线方式
1.模拟量电流（或电压）控制

2.模块量电流（或电压）控制+手动限制

3.手动电位器控制

4.自动模拟量电流（或电压）控制+手动电位器控制

5.装机测试（或检修试机）

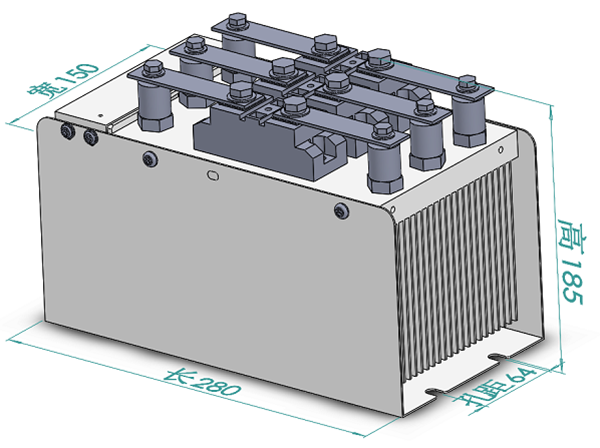

LT6-4 50-70K

LT6-4 70-90K

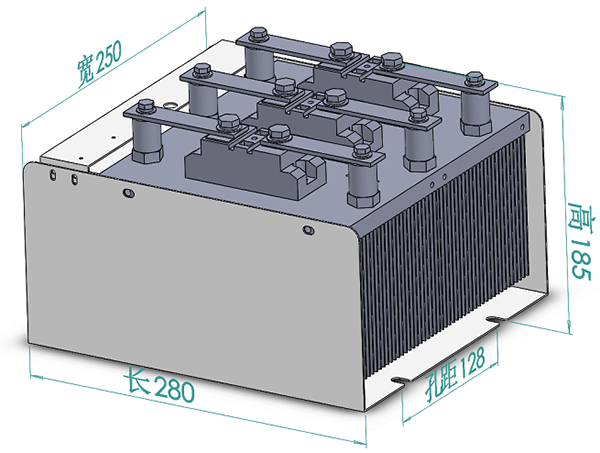

LT6-4 100-130K
