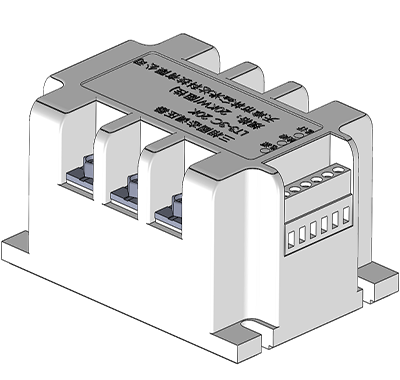

LT3-3C/20系列使用说明

一、功能概述
       LT3-3C系列产品是将可控硅晶闸管，单片机控制移相触发电路，信号检测传感电路，电压调节电路封装在一起的具有高度数字化的功率控制集成模块，是一个完整的电力移相开环控制系统。
       本系列产品调压器采用LED指示灯，能够实时指示运行和故障报警。
       本系列产品具有缓启动、缓关断、缺相保护和超温保护等功能。
本系列产品具有高可靠性和经济性。
       与智能PID控制仪表或PLC连接，实现温度的高精度自动控制，适用于电阻性负载。
二、型号说明

LT3  -  3     C  / 20  - 38    20K
 ①      ②    ③    ④     ⑤      ⑥

①LT3：设计代号

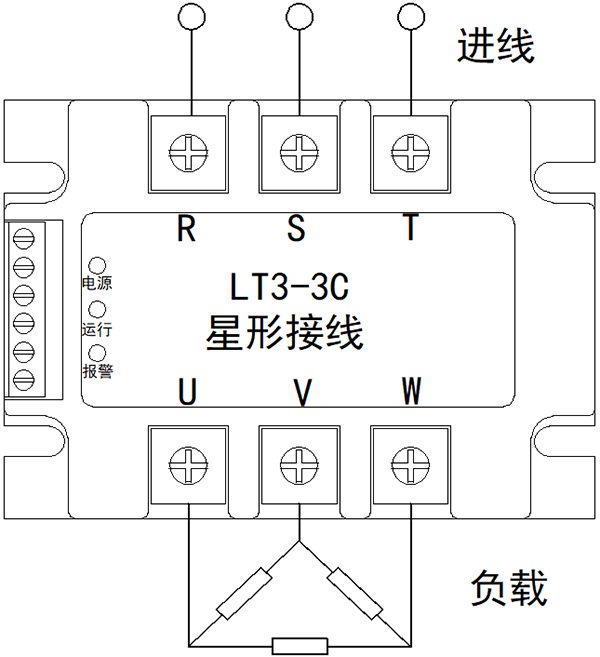

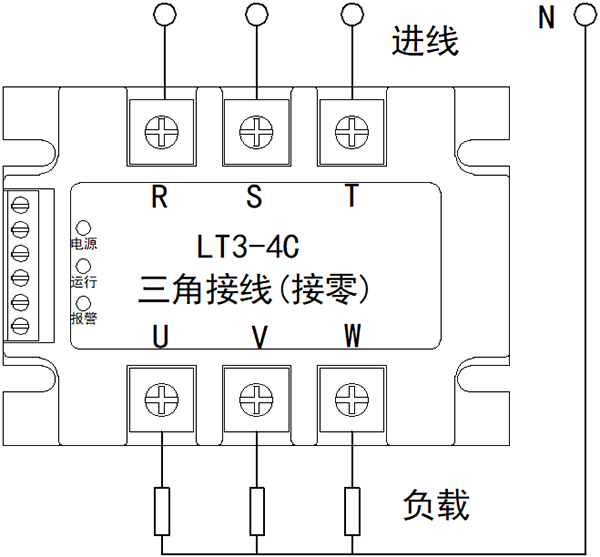

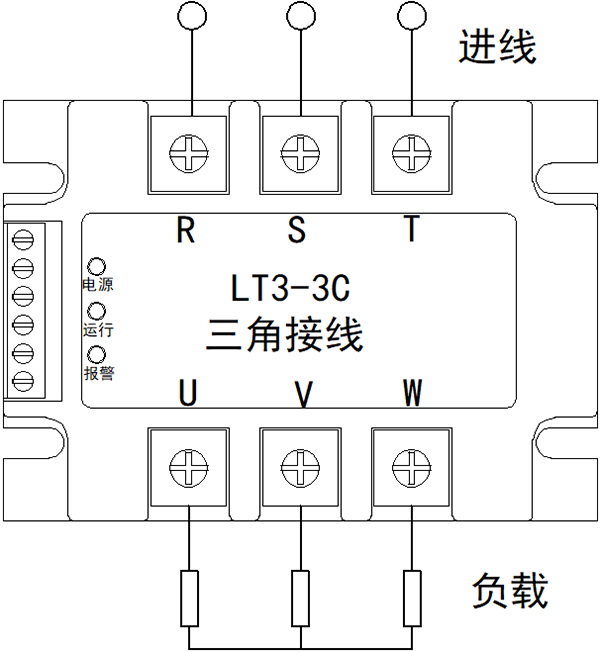

②3：三相三线，4：三相四线(接零)
③C：经济型
④20：产品规格
⑤38：负载电压三相380V（可省略）；22：负载电压三相220V
⑥20K：负载功率

三、产品性能和技术参数
1.产品使用环境：温度-10℃～40℃（超40℃需降额使用），湿度90%以下
2.绝缘耐压：相间2000VAC/分钟,其它2000VAC/分钟
3.控制输入信号：4-20mA，0-10V，0-5V，2W10K电位器
4.控制方式：开环移相
5.主输入电压：三相AC220V(±20%),三相AC380V(±20%)
6.主输入电压频率：50Hz
7.产品辅助电压： AC200-240V
8.负载功率：5KW-50KW
9.负载能力：纯阻性负载为标示值100%，硅碳棒负载按标示值60%，感性负载按标示值30%
10.断态漏电流：＜12mA
11.缓启时间：＜10mS
12.关断最大延时：＜10mS
13.适用负载：阻性负载，感性负载
14.负载类型：三相三线，三相四线
15.冷却方式：散热器或强制风冷

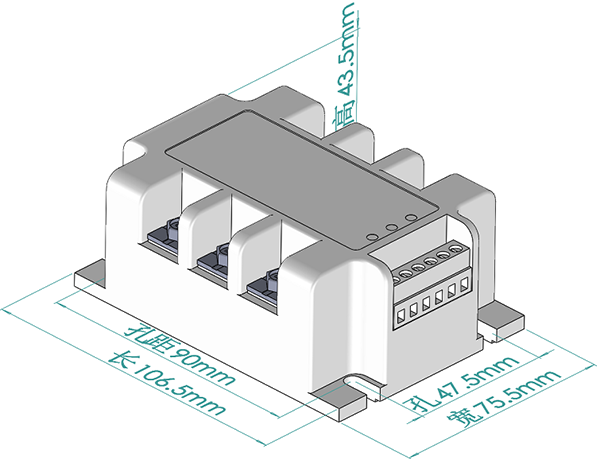

16.安装方式：螺栓安装
17.安装方式：壁挂式螺栓安装
18.重量：约0.6KG;
四、控制端接线和信号选择

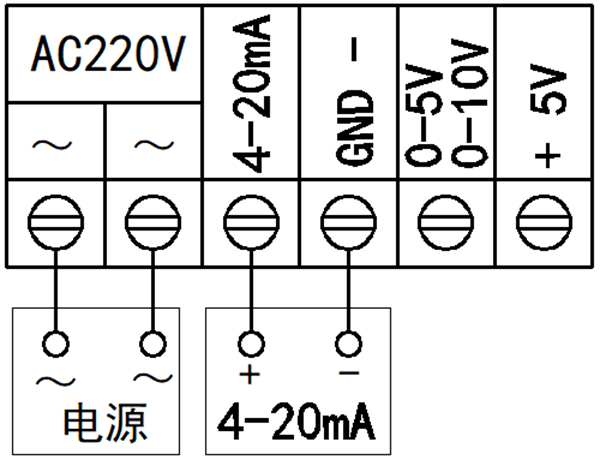

1. 4-20mA信号控制

1.1.  此接线方法为常用控制方式。
1.2.  4-20mA端子接信号正极，GND-接信号负极。
1.3.  AC220V为PCB控制器电源，电源电压AC200-240V，不用区分零线和火线。
1.4.  一个电流信号源（开路24V）可控制3台，控制更多台请咨询。

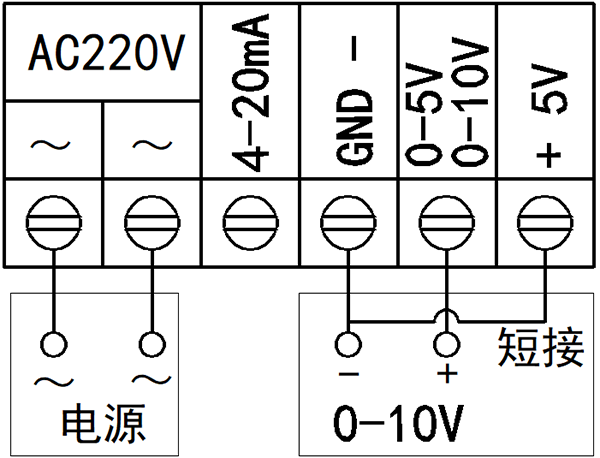

2. 0-10V信号控制

2.1.  此接线方法0-10V端子接正极，GND-接负极，并和+5V端子用线短接。
2.2.  AC220V为PCB控制器电源，电源电压AC200-240V，不用区分零线和火线。
2.3.  一个开路DC24V信号源可控制3台，控制更多台请咨询。

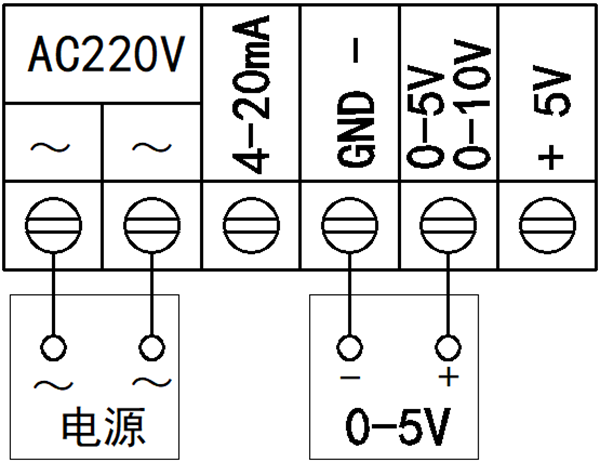

3. 0-5V信号控制

 2.1.  此接线方法0-5V端子接正极，GND-接负极。
2.2. AC220V为PCB控制器电源，电源电压AC200-240V。
2.3.  一个开路DC24V信号源可控制3台，控制更多台请咨询。

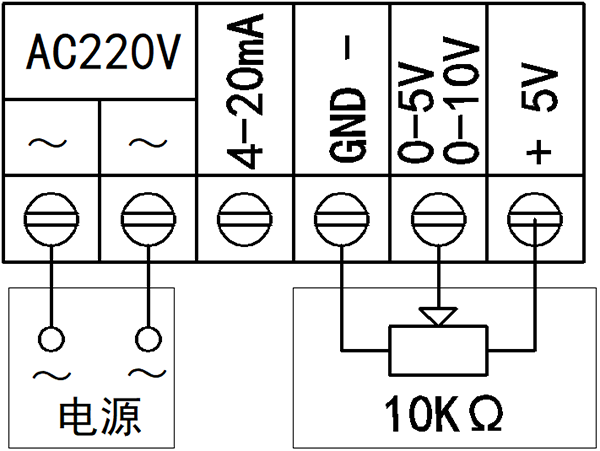

4. 手动电位器控制

4.1.  此接线方法为手动电位器调节控制输出功率大小方式。
4.2. GND-端子、0-10V端子和+5V端子分捌接入电位器3个脚。
4.3.  输入信号电位器规格：2W-10KΩ。
4.4.  AC220V为PCB控制器电源，电源电压AC200-240V。
