LT3-3口/200系列使用说明

一、功能概述
       LT3系列SCR电力调整器是我公司生产的具有高度数字化的功率控制设备，集移相调压型和变周期过零调功型两种触发方式于一体。
       本系列调整器采用LED指示灯，能够实时显示运行状态和报警故障。
       本产品具有缓启动、缓关断时间、电流限制、过流保护、缺相保护和超温保护等功能。
       与智能PID控制仪表或PLC连接，实现温度的高精度自动控制，主要适用于阻性加热负载。
二、型号说明

LT3  -  3     A  / 200  - 38    60K

 ①      ②    ③    ④     ⑤      ⑥

①LT3：设计代号
②3：三相三线
③A：功能型；B：基本型
④200：产品规格
⑤38：负载电压三相380V（可省略）；22：负载电压三相220V
⑥60K：负载功率

三、产品性能和技术参数
1.产品使用环境：温度-10℃～40℃（超40℃需降额使用），湿度90%以下
2.绝缘耐压：相间2500VAC/分钟,其它2000VAC/分钟
3.控制输入信号：4-20mA，0-10V，2-10V，1-5V，2W10K电位器
4.控制方式：开环移相
5.主输入电压：三相AC220V(AC180-250V),三相AC380V(AC330-450V)
6.主输入电压频率：35-80Hz
7.产品辅助电压： AC100-260V
8.负载功率：50KW-70KW
9.负载能力：阻性负载为标示值100%
10.适用负载：阻性加热
11.负载类型：三相三线
12. 输出限制：手动电位器2W-10KΩ
13.输入信号/输出功率指示：绿色LED指示灯亮闪烁（慢-小，快-大）
14.输入缺相保护：黄色LED指示灯亮
15.输出超流保护：黄色LED指示灯亮
16.输出短路保护：黄色LED指示灯亮
17.超温保护：黄色LED指示灯亮，产品重复启停
18.过电流保护类型：高精度互感器，黄色LED指示灯

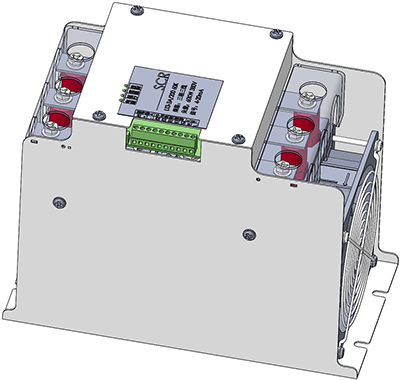

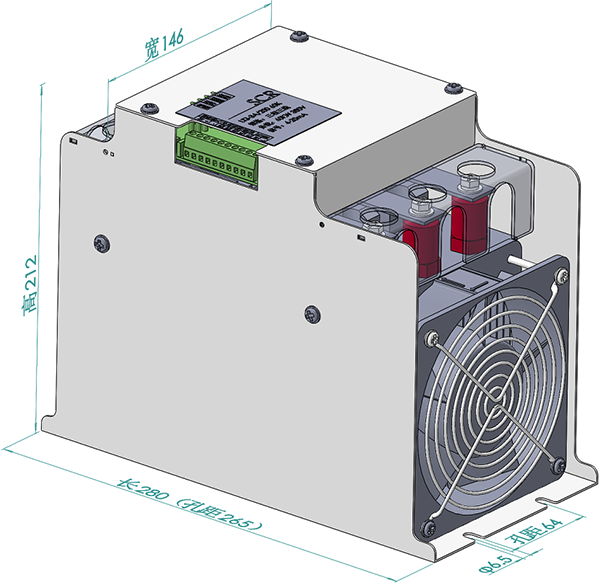

19.安装方式：壁挂式螺栓安装
20.重量：约6.5KG;
四、控制端接线和信号选择
◆控制信号选择（跳线）

◆接线方式
1.模拟量电流（或电压）控制

1.1.  此接线方法为常用控制方式（出厂默认）。
1.2.  输入信号“+”接正极，“-”接负极，信号有： 4-20mA，0-10V，2-10V，0-5V，1-5V。
1.3.  手动限制“E2”和“E3”须短路连接（出厂默认）。
1.4.  报警输出为继电器3A（阻性）常开触点，故障发生时继电器触点接通。
1.5.  AC220V为PCB控制器电源，电源电压AC100-240V。
1.6.  信号选择要跳线到对应信号源位置（出厂默认4-20mA）。
1.7.  此接线方法“10V”和“E1”端子不用接线。
1.8.  一个电流信号源（开路24V）可控制3台，控制更多台请咨询。
2.模块量电流（或电压）控制+手动限制

2.1.  此接线方法为手动限制输出功率大小控制方式。
2.2.  输入信号“+”接正极，“-”接负极，信号有： 4-20mA，0-10V，2-10V，0-5V，1-5V。
2.3.  手动限制“E1”、“E2”和“E3”接2W-10KΩ电位器三个引脚，通过调节电位器旋纽来限制产品的输出功率大小。
2.4.  报警输出为继电器3A（阻性）常开触点，故障发生时继电器触点接通。
2.5.  AC220V为PCB控制器电源，电源电压AC100-240V。
2.6.  信号选择要跳线到对应信号源位置（出厂默认4-20mA）。
2.7.  此接线方法“10V”端子不用接线。
2.8.  一个电流信号源（开路DC24V）可控制3台，控制更多台请咨询。
3.手动电位器控制

3.1.  此接线方法为手动控制输出功率大小方式。
3.2.  输入信号电位器规格：2W-10KΩ。
3.3.  手动限制“E2”和“E3”须短路连接（出厂默认）。
3.4.  报警输出为继电器3A（阻性）常开触点，故障发生时继电器触点接通。
3.5.  AC220V为PCB控制器电源，电源电压AC100-240V。
3.6.  信号选择需要跳线到0-10V位置。
3.7.  输入信号“10V” 端子、 “+”端子和负 “-”端子分别接入2W-10KΩ电位器三个引脚，通过调节电位器旋纽来控制产品的输出功率大小。
3.8.  此接线方法“E1”端子不用接线。
4.自动模拟量电流（或电压）控制+手动电位器控制

4.1.  此接线方法为自动控制和手动控制输出功率大小两种方式自由转换。
4.2.  输入信号“+”接正极，“-”接负极，信号有： 4-20mA，0-10V，2-10V，0-5V，1-5V。
4.3.  输入信号“10V” 端子和 “E1”端子分别接入2W-10KΩ电位器左右引脚，“E2”端子通过手动（或自动）开关接通电位器中间脚为手动控制调节模式，接通“E2”和“E3”为自动控制模式。
4.4.  报警输出为继电器3A（阻性）常开触点，故障发生时继电器触点接通。
4.5.  AC220V为PCB控制器电源，电源电压AC100-240V。
4.6.  信号选择要跳线到对应信号源位置（出厂默认4-20mA）。
5.装机测试（或检修试机）

5.1.  此接线方法为装机测试或检修时使用。
5.2.  手动限制“E2”和“E3”须短路连接（出厂默认）。
5.3.  输入信号“10V” 端子和 “+”端子用引导线直通，表显100%；断开引线，表显为零。
5.4.  信号选择不需要跳线，任意状态都可以。

五、负载接线示意图
