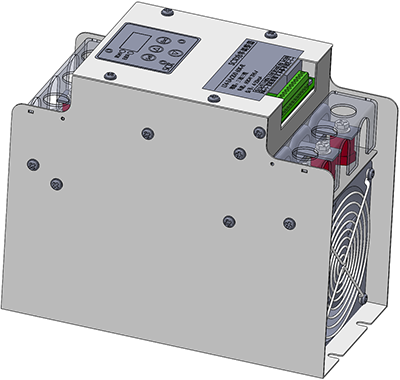

LT4-3口智能数显智能型使用说明
一、功能概述
LT4 智能系列SCR电力调整器是我公司生产的具有高度数字化的功率控制设备，集移相调压型和变周期过零调功型两种触发方式于一体，带有RS485通讯功能，上位仪器可控制产品运行或显示产品运行状态。
本系列调整器带有数码显示模块，能够实时显示输入信号、负载电压、输出功率以及相电流等运行参数，也可显示报警代码。
本产品可自定义缓启动时间、缓关断时间、电流限制、过流保护、电压限制，过压保护等功能，和开环调压、闭环恒流、闭环恒压调节方式。
本产品适用于电阻性负载、电感性负载、变压器一次侧等，主要应用如下： 以镍铬、铁铬铝、远红外发热元件及硅钼棒、硅碳棒等为加热元件的温度控制。
二、型号说明
LT4 - 3 A /200-38 60K
① ② ③ ④ ⑤ ⑥
①LT4：设计序号
②3：三相三线； 4：三相三线/四线
③A：标准型； R：RS485通讯型；
④200：产品规格
⑤38：主电源三相380V；22：主电源三相220V
⑥60K：负载功率(KW)
三、产品选型
1.按功率选型
按本产品标示功率选型即可。
2.按电流选型
相电流(A)=功率(1000W)÷电压(V)÷1.732（简洁算法：功率×1.52=相电流）；
功率(1000W)=相电流(A)×电压(V)×1.732（简洁算法：电流÷1.52=功率）。
四、产品性能和技术参数
1. 产品使用环境：温度-10℃～40℃（超40℃需降额使用），湿度10%-90%RH
2. 绝缘耐压：相间2500VAC/分钟,其它2000VAC/分钟
3. 控制输入信号：4-20mA，0-10V，2-10V，0-5V，1-5V，2W10K电位器
4. 控制类型：开环移相，恒压移相（默认），恒流移相，恒功率，定周波，变周波
5.通讯类型：RS485 Modbus rtu
6.启停功能：接通启动运行，断开停止运行
7.软启停时间：0-120s
8. 产品辅助电压：AC200-240V
9. 主输入电压：三相220V(AC180-250V),三相380V(AC330-450V
10. 主输入电压频率：35-80Hz
11. 负载功率：50-65KW
12. 适用负载：阻性加热
13. 负载能力：标示功率（阻性）
14. 负载类型：三相三线
15. 输出限制：手动电位器2W-10KΩ或自动
16. 输出电压：设置H=18参数（常规使用无需调整，出厂默认38为AC380V，22为AC220V）
17. 输出电流：A型自设定H=19参数（出厂时已按规格设置）；B型不需要设置
18. 过电流保护：A型自设定H=11参数，调整保护值；B型无此功能
19. 负载断线阀值：0为关闭此功能（出厂时默认），加热管损坏一相，另二相可以正常工作；B 型不需要设置
20. 温度保护：产品温度超过参数安全值，启动保护
21. 控制信号显示：0-100%百分比显示（也是输出百分比显示）
22. 输出电流显示：每相电流实值（按“Esc”键三次，分别对应A，B，C三相）
23. 输出功率显示：负载功率实值
24. 输出电压显示：负载输出线电压实值
25. 产品温度显示：散热器实时温度
26. 安装方式：壁挂式螺栓安装
27. 重量：约7.5KG
五、控制信号
1.出厂信号源默认为00-模拟量输入，如需要变更其它控制方式，更改设置 H=07下参数，
设定：01-表示远程通讯控制；
设定：02-表示自带按键控制；
具体操作方法参考“九、参数设置”。
2.出厂默认控制信号为4-20mA，如需要变更其它控制信号，更改设置H=06下参数，
设定：00-表示输入0-20mA信号；
设定：01-表示输入4-20mA信号；
设定：02-表示输入0-5V 信号；
设定：03-表示输入1-5V信号；
设定：04-表示输入0-10V信号或手动电位器信号；
操作方法参考“九、参数设置”。
注：常规使用，无需更改，出厂时已设置好。
六、控制接线

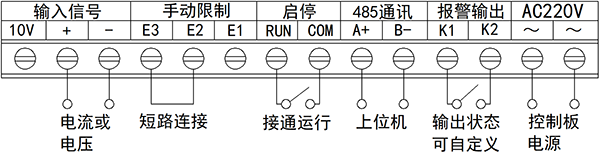

1.模拟量电流（或电压）控制
1.1. 此接线方法为常用控制方式（出厂默认）。
1.2. 输入信号“+”接正极，“-”接负极，信号有： 4-20mA，0-10V，1-5V等。
1.3. 输入信号出厂默认4-20mA，如需要更改，设置H=06参数，操作方法参考“八、参数设置”。
1.4. 手动限制“E2”和“E3”须短路连接（出厂默认）。
1.5. 启停功能出厂状态为短接导通，断开为停止运行。
1.6. 485通讯功能接上位机，可显示运行状态和控制启停设备。
1.7. 报警输出为继电器3A（阻性）常开触点，出厂默认设置为故障发生时继电器触点接通，可更改H=17参数为运行时触点接通，故障发生断开触点。
1.8. AC220V为PCB控制器电源，电源电压AC200-240V，功耗为20W。
注：“10V”、“E1”、“RUN”、“COM”、“A+”、“B-”、“K1”和“K2”端子按功能接线，其它端子必须接线。

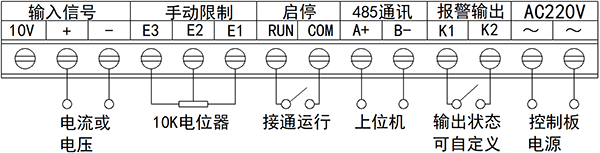

2.模拟量电流（或电压）控制+手动限制
2.1. 此接线方法为手动限制输出功率大小控制方式。
2.2. 输入信号“+”接正极，“-”接负极，信号有： 4-20mA，0-10V，2-10V，0-5V，1-5V等。
2.3. 输入信号出厂默认4-20mA，如需要更改，设置H=06参数，操作方法参考“八、参数设置”。
2.4. 手动限制“E1”、“E2”和“E3”接2W-10KΩ电位器三个引脚，通过调节电位器旋纽来限制产品的输出功率大小。
2.5. 启停功能出厂状态为短接导通，断开为停止运行。
2.6. 485通讯功能接上位机，可显示运行状态和控制启停设备。
2.7. 报警输出为继电器3A（阻性）常开触点，出厂默认设置为故障发生时继电器触点接通，可更改H=17参数为运行时触点接通，故障发生断开触点。
2.8. AC220V为PCB控制器电源，电源电压AC200-240V，功耗为20W。
2.9. 此款产品可以通过控制键盘设置输出功率大小，设置方式参考“八、参数设置”。
注：“10V”、“RUN”、“COM”、“A+”、“B-”、“K1”和“K2”端子按功能接线，其它端子必须接线。

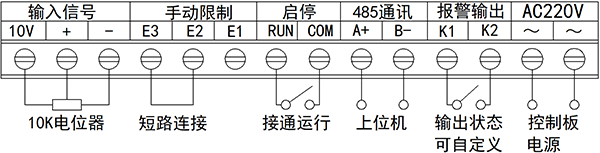

3.手动电位器控制
3.1. 此接线为手动调节控制方式，需要将H=06参数设置为“04”，设置方式参考“八、参数设置”。
3.2. 输入信号“10V”、 “+”和“-”端子分别接入2W-10KΩ电位器三个引脚，通过调节电位器旋纽来控制产品的输出功率大小。
3.3. 手动限制“E2”和“E3”须短路连接（出厂默认）。
3.4. 启停功能出厂状态为短接导通，断开为停止运行。
3.5. 485通讯功能接上位机，可显示运行状态和控制启停设备。
3.6. 报警输出为继电器3A（阻性）常开触点，出厂默认设置为故障发生时继电器触点接通，可更改H=17参数为运行时触点接通，故障发生断开触点。
3.7. AC220V为PCB控制器电源，电源电压AC200-240V，功耗为20W。
3.8. 此款产品可以通过控制键盘设置输出功率大小，设置方式参考“八、参数设置”。
注：“E1”、“RUN”、“COM”、“A+”、“B-”、“K1”和“K2”端子按功能接线，其它端子必须接线。

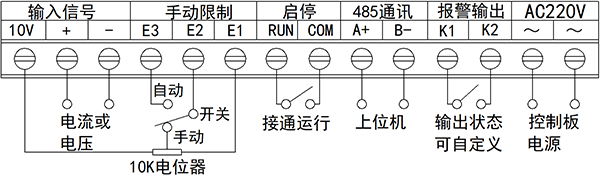

4.自动模拟量电流（或电压）控制+手动电位器控制
4.1. 此接线方法为自动控制和手动控制输出功率大小两种方式自由转换。
4.2. 输入信号“+”接正极，“-”接负极，信号有： 4-20mA，0-10V，2-10V，0-5V，1-5V等。
4.3. 输入信号出厂默认4-20mA，如需要更改，设置H=06参数，操作方法参考“八、参数设置”。
4.4. 输入信号“10V” 端子和 “E1”端子分别接入2W-10KΩ电位器左右引脚，“E2”端子通过手动（或自动）开关接通电位器中间脚为手动控制调节模式，接通“E2”和“E3”为自动控制模式。
4.5. 启停功能出厂状态为短接导通，断开为停止运行。
4.6. 485通讯功能接上位机，可显示运行状态和控制启停设备。
4.7. 报警输出为继电器3A（阻性）常开触点，出厂默认设置为故障发生时继电器触点接通，可更改H=17参数为运行时触点接通，故障发生断开触点。
4.8. AC220V为PCB控制器电源，电源电压AC200-240V，功耗为20W。
注：“RUN”、“COM”、“A+”、“B-”、“K1”和“K2”端子按功能接线，其它端子必须接线。

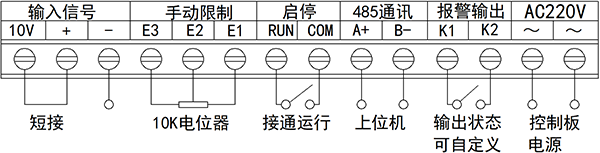

5.测试或应急使用
5.1. 测试使用1：手动限制“E2”和“E3”短路连接或手动限制电位调到最小值，拆除输入信号“+”端子原始接线，另用导线和“10V” 端子直通，表显100%；断开引线，表显为零，此方法可测试和判断上位仪表和调功器好坏。
5.2. 测试使用2：手动限制“E2”和“E3”短路连接或手动限制电位调到最小值，拆除输入信号“+”端子原始接线，设置H=07为“02”，用调功器设置“△”和“▽”按键，调节调功器输出功率，此方法也可当作生产应急使用。
5.3. 应急使用：有接手动限制电位器情形，拆除输入信号“+”端子原始接线，另用一根导线和“10V”端子直通，可利用限制功能当手动调节输出应急使用。
5.4. 其它原始接线不需要变更，产品参数设置也不需要变更，任意状态都可以。
6.键盘控制
6.1. 此控制方式为手动控制，是用产品自带设置按键手动控制输出功率大小。
6.2. 此控制方法不需要改变接线，具体操作请联系销售人员。
七、数显和按键功能
1. 显示示意

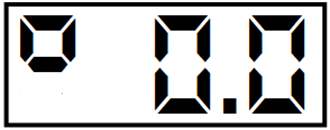

1.1.
为桌面模式，产品运行时，显示的数字为控制信号百分比，也是负载输出功率百分比，单位为%。

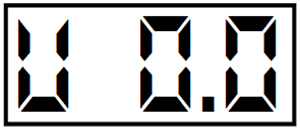

1.2.
为输出相电压显示，单位为V。

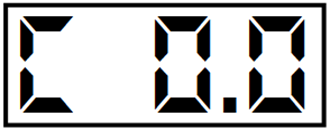

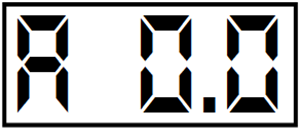

1.3.
为A、B、C相输出电流显示（按三次），单位为A。

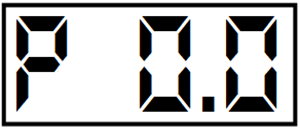

1.4.
为负载输出功率显示，单位为KW。
1.5.
为产品温度显示，单位为℃。
2. “Esc” 键
2.1. 切换功能：设备运行时，按此键切换查看各项运行参数，显示内容见第1项；
2.2. 返回功能：产品设置参数时，按此键返回上一级菜单。
3.3. 恢复功能：发生报警，排除故障后，按此键恢复正常工作。
3. “Set” 键
3.1. 设置功能：按此键进入设置菜单。
3.2. 保存功能：设置完参数，按此键保存设置。
4. “▲” 键
4.1. 增加功能：在设置参数时，每按此键1次，数字增加1；
在使用键盘控制输出功率时，按此键增加输出功率。
4.2. 翻页功能：每按此键1次，设置向上翻页。
5. “▼” 键
5.1. 减少功能：在设置参数时，每按此键1次，数字增加1；
在使用键盘控制输出功率时，按此键减少输出功率。
5.2. 翻页功能：每按此键1次，设置向下翻页。

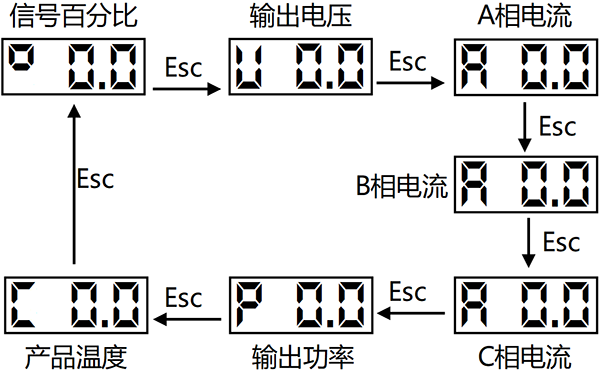

6. 查看运行状态
九、控制参数设置
1.参数明细
| 参数 | 内容 | 默认 |
| H=00 | 缓启缓降时间：0-120秒 | 02 |
| H=01 |
控制模式：00-开环移相；01-恒压；02-恒流；03-恒功率；04-定周波； 05-变周波 |
01 |
| H=02 | 负载模式：00-三相三线(T4-4星形不接零、三角形)；01-三相三线(T4-3) /三相四线(T4-4星点接零) | 01 |
| H=04 | 给定最小限制值：0-50% | 00 |
| H=05 | 给定最大限制值：55-100% | 100 |
| H=06 | 输入信号：00-输入0-20mA信号；01-输入4-20mA信号；02-输入0-5V 信号；03-输入1-5V信号；04-输入0-10V信号或手动电位器；05-输入2-10V信号 | 01 |
| H=07 | 输入信号源：00-模拟；01-通讯；02-键盘 | 00 |
| H=10 | 负载断线阀值：5-100%(断线电流＝SP%*le*20%)，越大越灵敏，0为关闭 | 00 |
| H=11 | 过流保护阀值：110-200%(过流值＝过流阀值*负载电流)例：130%*100A=130A | 120 |
| H=12 | 电流不平衡保护：10-100%(相最大电流-平均电流) /平均电流，越小越灵敏，100为关闭 | 100 |
| H=13 | 通讯地址：1-128 | 01 |
| H=14 | 通讯波特率：00-4800；01-9600；02-19200 | 01 |
| H=15 | 通讯校验：00-8数据无校验；01-8数据偶校验；02-8数据奇校验 | 00 |
| H=16 | 启停方式：00-键盘及通讯启停；01-端子启停 | 01 |
| H=17 | 报警输出方式：00-故障输出(继电器触点断开状态)；01-运行输出(继电器触点接通状态) | 0 |
| H=18 | 负载电压：根据负载实际电压设置，使负载匹配性提高 | 380 |
| H=19 | 负载电流：根据负载实际电流设置，使负载匹配性提高 | |
| H=23 | 恢复出厂值：输入06，断电重启恢复出厂参数 | 05 |

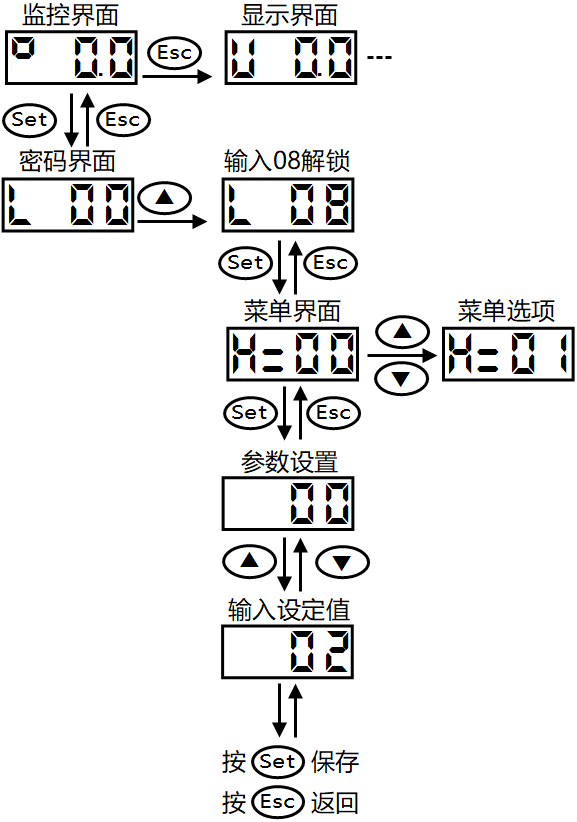

2. 设置方法
十、控制模式功能
1. 开环控制模式
1.1. 进入设置菜单H=01，参数设定为“00”
1.2. 直接以输入值来控制晶闸管开通量的控制方式。当电网电压发生波动或负载阻抗发生变化时，电压或电流不
能保持据恒定。适用于感性、阻性和容性负载。
2. 恒电压控制模式（出厂默认）
2.1. 进入设置菜单H=01，参数设定为“01”
2.2. 使电压输出值恒定在电压给定值上的控制方式。当电网电压发生波动或负载阻抗发性变化时，调节器以PID规律进行调节。适用于感性、阻性和容性负载。
3. 恒电流控制模式
3.1. 进入设置菜单H=01，参数设定为“02”
3.2. 使电流输出值恒定在电流给定值上的控制方式。当电网电压发生波动或负载阻抗发性变化时，调节器以PID规律进行调节。适用于感性、阻性和容性负载。特别适合硅碳棒和钼丝加热，也适用于限制输出负载电流控制。
4. 恒功率控制模式
4.1. 进入设置菜单H=01，参数设定为“03”
4.2. 使功率输出值恒定在功率给定值上的控制方式。当电网电压发生波动或负载阻抗发性变化时，调节器以PID
规律进行调节。适用于感性、阻性和容性负载。
5. 定周波控制模式(过零)
5.1. 进入设置菜单H=01，参数设定为“04”
5.2. 对电网没有谐波污染的控制方式。以输入值决定晶闸管在100个周波中开通的周波数，适用于纯阻性负载。
6. 变周波控制模式(过零)
6.1. 进入设置菜单H=01，参数设定为“05”
6.2. 对电网没有谐波污染的控制方式。以输入值决定晶闸管在100个周波中开通的周波数，适用于纯阻性负载。
十一、指示灯说明
1. 电源灯(RUN)-绿灯亮，表示三相主输入电源正常；绿灯不亮，表示三相主输入电源未接入或三相电源缺相。
2. 故障灯(ERR)-黄灯亮，表示设备发生故障，故障原因见代码；黄灯不亮，正常。
十二、故障及排除
1. 数显无显示：控制板无电源
1.1. 检查AC220V接线端有无电源；
1.2. PCB控制板损坏。
2. 数显数字无变化：无输入信号
2.1. 检查温控仪（或其它控制器）信号输出；
2.2. 检查信号类型；
2.3. 检查信号极性是否正确。
3. 输出失控：输出不受控制
3.1. 检查参数是否设置正确；
3.2. 检查信号选择是否正解；
3.3. 检查晶闸管是否击穿；
3.4. 检查负载是否接地。
4. E 01代码：缺相保护
4.1. 检查主电源输入是否缺相；
4.2. 检查快速熔断器是否保护；
4.3. 接线不良（包含接触器或开关损坏）。
5. E 02代码：过热保护
5.1. 检查产品风机是否损坏或卡住；
5.2. 检查散热器是否有灰尘或杂物堵塞风道；
5.3. 检查环境温度是否过高；
5.4. 检查设备是否设置错误，导致全功率长时间运行。
6. E 03代码：过流保护
6.1. 检查负载是否短路；
6.2. 检查负载端是否接地；
6.3. 检查加热器是否老化；
6.4. 检查加热电路是否大于产品规格；
6.5. A型需要检查H＝10、H=11、H=12、H=19参数和负载电流；
6.6. 如果负载电路大于产品规格，可使用电流限制功能，消除故障。
7. E 04代码：负载断线
7.1. 检查负载是否断线；
7.2. 检查负载阻值是否变大，老化；
7.3. 检查负载是否接线良好，有无虚接；
7.4. A型需要检查H=10、H=11、H=12、H=19参数和负载电流。
8. E 05代码：电流不平衡
8.1. 检查负载是否断线；
8.2. 检查负载阻值是否变大，老化；
8.3. 检查负载是否接线良好，有无虚接；
8.4. A型需要检查H＝10、H=11、H=12、H=19参数和负载电流；
8.5. 此功能再出厂时已默认关闭，关闭此功能不会影响SCR其它功能。
9. 恢复运行
9.1. 不断电状态下，故障处理后按“返回”或 “Esc”键，即可恢复正常运行；
9.2. 断电状态下，重新送电开机即可恢复工作。
十三、通讯参数
| 参 数 | 任务内容 | 范围 | 特性 | 地址 |
| 系统状态显示 | 0停止/1运行/128故障 | 0/1/128 | R | 0 |
| 输入百分比显示 | 读取输入百分比，1000对应给定100.0% | 0-1000 | R | 1 |
| 输出电压Uab | 实测输出电压（V）三相，3800表示380.0V | 0-6600 | R | 3 |
| 输出电压Ubc | 实测输出电压（V）三相，3800表示380.0V | 0-6600 | R | 4 |
| 输出电压Uca | 实测输出电压（V）三相，3800表示380.0V | 0-6600 | R | 5 |
| 输出电流Ia | 实测输出电流（A）三相，1000表示100.0A | 0-9999 | R | 6 |
| 输出电流Ib | 实测输出电流（A）三相，1000表示100.0A | 0-9999 | R | 7 |
| 输出电流Ic | 实测输出电流（A）三相，1000表示100.0A | 0-9999 | R | 8 |
| 输出功率P | 通讯读取15表示1.5KW，数码管显示1.5=1.5KW | 0-10000 | R | 9 |
| SCR温度 | 通讯读取250表示25℃，数码管显示25.0 | 0-1000 | R | 10 |
| 电网频率 | 通讯读取500表示50Hz | 0-650 | R | 12 |
| 故障代码 | 1-缺相，2-过热，3-过流，4-断线，5-电流不平衡 | 0-10 | R | 13 |
| 通讯启停 | 用于通讯起停机器：写入2启动，写入5停止 | 2-5 | R/W | 16 |
| 通讯给定 | 用于通讯给定值：500表示给定50.0% | 0-1000 | R/W | 17 |
| 通讯复位 | 写0复位故障 | 0-1 | R/W | 18 |
2. 通讯读写值均为整数十六进制；
3. 从机模式：命令格式03个读命令20字节内，06单个写命令；数据格式16位无符号；
4. 上表寄存器地址0-13为只读，16-18为写；
5. 通讯控制F07设置为1，给17号寄存器写0-1000(要一直写数据，否则超过10秒认为通讯中断，自动归零)；

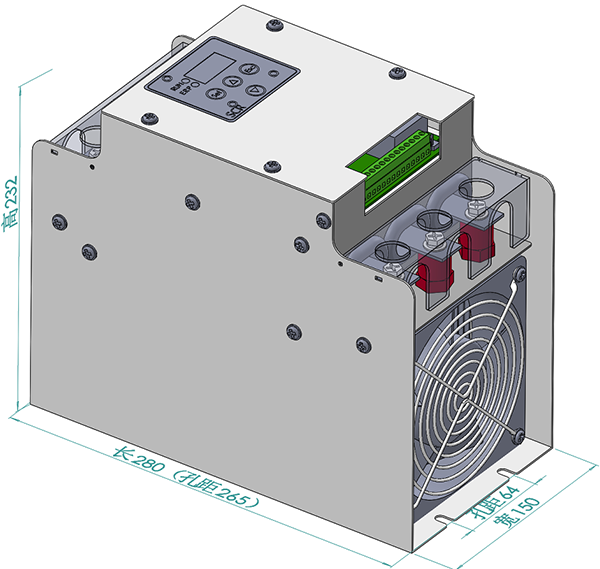

十四、外形尺寸(单位mm)
十五、选型和使用注意事项
1. 产品标示为实际可使用功率，换算成电流公式为：
功率（1000W）÷电压（V）÷1.732＝电流
2. 型号中38和22不是表示负载星形接线220V和三角接线380V,而是三相主电源电压。
3. 当主电源为三相220V（线电压）,需要降规格使用，按50%使用最佳，并在订货时说明。
4. 选型时不用区分星形和三角接线，直接按功率选择即可。
5. 产品内置有阻容保护，空载时，输出端有电压为正常现象。
6. 产品因有电子保护，没有内置熔断器，可外置，规格大小按负载实际最大电流的1.5-2倍。
7. 产品安装方式为壁挂式，采用垂直安装才能达到最佳散热效果，须保证控制柜内空气对流良好。
8. 产品安装后测试时，请使用3个100W灯炮或更大的负载。
9. 在灰尘比较大的场所，需要定期给散热风机和散热器除尘。
10. 为防止触电，排除故障必须在停电的情况下进行。
11. 不能用在有导电尘埃的环境中使用本产品。
12. 不要用螺丝刀等尖锐物操作面板按键。
13. 产品在使用中会产生高温，不要用手直接触摸产品侧面和散热器。
